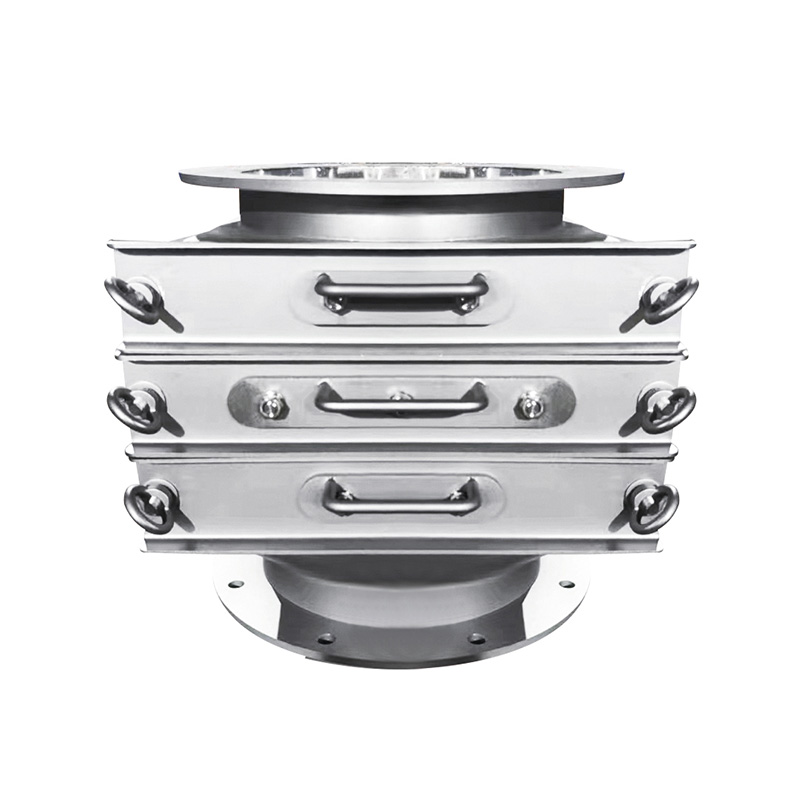

A magnetická zásuvka(nazývaný aj magnetický separátor zásuvkového typu alebo magnet v zásuvke) pozostáva z puzdra z nehrdzavejúcej ocele, do ktorého sa zmestia rady magnetických rúrok alebo mriežok. Keď sypký materiál preteká, železný kov sa priťahuje a drží na magnetických prvkoch, zatiaľ čo čistený materiál prechádza systémom. Medzi základné technické parametre patrí veľkosť puzdra, magnetická sila, konštrukcia materiálu a prietoková kapacita.
Typické konštrukčné parametre pre jednu verziu tohto produktu sú uvedené nižšie:
| Parameter | Typická hodnota / rozsah |
|---|---|
| Materiál na bývanie | Nerezová oceľ 304 alebo 316 (alebo 316L) |
| Magnetická sila | Až asi 12 000 Gaussov pre štandardný štýl ("N-štýl") a približne 8 000 Gaussov pre ľahko čistiteľnú verziu ("E-štýl") |
| Počet radov magnetických rúrok | Jeden alebo viac riadkov v závislosti od aplikácie |
| Maximálna pracovná teplota | Až do cca 350 °C pre vysokoteplotnú verziu |
| Kapacita toku produktu | Príklad: pre otvor 10 × 10 palcov, 2 rady, hmotnostný prietok do 75 000 lb/h (približne) pre suchý produkt s hustotou 40 lb/ft³ |
| Inštalačný formulár | Štvorcová alebo okrúhla príruba, držiak na žľab alebo potrubie, prístup k zásuvkám na čistenie |
Tento produkt je určený pre náročné priemyselné použitie: napríklad v potravinárstve, chemikálii, plastoch, gume, baníctve alebo spracovaní obilia. Je skonštruovaný tak, aby zvládal gravitačne napájané materiály alebo materiály s voľným pádom a aby poskytoval opakovaný kontakt medzi materiálom a magnetovými trubicami navrhnutím kaskádovej dráhy toku.
Zlepšená čistota produktu a ochrana nadväzujúcich zariadení
Odstránením železných kontaminantov na začiatku procesu pomáha magnetická zásuvka chrániť následné zariadenia (ako sú vstrekovacie lisy, extrudéry, mixéry alebo baliace linky) pred poškodením, znižuje kazenie, znižuje prestoje v dôsledku kontaminácie kovov a zaisťuje vyššiu čistotu produktu. Napríklad pri vstrekovaní plastov môžu železné častice spôsobiť opotrebovanie, šrot a chyby.
Zvýšená prevádzková efektivita a úspora nákladov
Menej blokovania alebo opotrebovania zariadenia, menej prerušení údržby a menej odmietnutých sérií sa premieta do úspory nákladov. Pretože konštrukcia núti produkt do opakovaného kontaktu s vysoko intenzívnymi magnetickými poľami, magnetická zásuvka môže dosiahnuť vyššiu rýchlosť zachytávania unášaného kovu v porovnaní s jednoduchou magnetickou tyčou alebo platňou.
Prispôsobiteľné pre rôzne odvetvia a podmienky
Možnosti, ako sú rôzne druhy nehrdzavejúcej ocele, verzie pre vysoké teploty, rôzna sila Gauss, ručné alebo automatické čistenie a montáž na mieru, robia magnetickú zásuvku prispôsobiteľnou širokej škále výrobných kontextov – od sanitárnych aplikácií na potravinárske účely až po ťažké spracovanie minerálov.
Budúci trend: inteligentnejšia a automatizovanejšia údržba
Ako sa priemysel posúva smerom k automatizácii a Priemyslu 4.0, magnetické separačné zariadenia, ako je magnetická zásuvka, smerujú k samočisteniu, vzdialenému monitorovaniu a integrovaným senzorom na zníženie ručných zásahov. Niektoré modely ponúkajú napríklad automatické samočistenie, diaľkové ovládanie čistiacich cyklov a vstavané jazýčkové spínače.
Kritériá výberu
Určite prúd produktu: Je materiál voľne tečúci, granulovaný, práškový? Je suchý alebo vlhký? Magnetická zásuvka je najvhodnejšia na suché, voľne padajúce, granulované alebo práškové produkty.
Definujte riziko kontaminácie: Odhadnite úroveň a veľkosť železného kovu v prúde. Vyššie riziko kontaminácie alebo jemnejšie častice môžu vyžadovať vyššiu Gaussovu pevnosť a viac radov rúrok.
Definujte inštalačný bod: Vyberte miesto, kde môže prúd prechádzať cez magnetické trubice. Potvrďte dostupné miesto pre prístup k zásuvke a údržbu.
Špecifikujte sanitárny alebo odolný dizajn: Pre potravinárske, mliečne alebo farmaceutické použitie môže byť potrebná sanitárna konštrukcia s tesneniami schválenými FDA. Pre abrazívne alebo vysokoteplotné použitie zvoľte vhodné materiály a nátery.
Rozhodnite sa pre metódu čistenia: Existujú modely manuálneho čistenia, rýchleho čistenia, automatického samočistenia alebo nepretržitého čistenia. Automatizované čistenie znižuje zásahy operátora a riziko prerušenia toku produktu.
Kroky inštalácie
Uistite sa, že žľab alebo časť potrubia je uzavretá a je bezpečný prístup.
Namontujte kryt pomocou špecifikovanej príruby (okrúhlej alebo štvorcovej) a zarovnajte ho s potrubím alebo žľabom proti prúdu/po prúde.
Uistite sa, že je magnetická zásuvka nainštalovaná so správnou orientáciou, aby produkt pretekal cez rúrky v kaskádovom vzore.
Skontrolujte tesniace tesnenia, prístupový mechanizmus (rukoväte zásuvky, zámky, rýchlouzáver) a čistiaci systém, ak je automatizovaný.
Uvedenie systému do prevádzky: spustite tok materiálu, potvrďte, že nedošlo k žiadnemu premosteniu, monitorujte zachytávanie kovu a skontrolujte, či je magnetická sila v rámci špecifikácie pomocou Gaussovho merača, ak je to potrebné.
Umiestnite označenie alebo uzamknutie pre prístup údržby a bezpečné čistenie.
Prevádzka a údržba
Pravidelne kontrolujte magnetické trubice, či neobsahujú nahromadený železný kov a vo vhodných intervaloch ich čistite. Pri manuálnych modeloch otvorte zásuvku a odstráňte kovové nečistoty pomocou rukavíc alebo nástrojov.
Pri automatizovaných modeloch skontrolujte aktiváciu čistiaceho cyklu, či je zberná miska vyprázdnená a systém sa správne resetuje.
Monitorujte prietok: uistite sa, že produkt neobchádza magnetické trubice, že nedochádza k premosteniu alebo duseniu a že produkt správne kaskáduje cez riadky.
Pravidelne merajte intenzitu magnetického poľa, aby ste zistili demagnetizáciu alebo stratu výkonu.
Udržiavajte tesnenia, tesnenia a prístupový hardvér: zabezpečte, aby nedochádzalo k úniku, aby sa cez prístupové dvere nedostali žiadne cudzie predmety a aby bola zaistená bezpečná prevádzka uzamykacích svoriek.
Postupujte podľa pokynov výrobcu pre náhradné diely (napr. magnetické trubice, tesnenia, podnosy na pásy).
Zvážte plánovanie prediktívnej údržby, najmä pre vysokovýkonné alebo kritické linky.
Integrácia do systémov kvality a bezpečnosti
Magnetická zásuvka prispieva k bezpečnosti produktov (najmä v potravinách, farmácii alebo nutraceutikách) tým, že zabraňuje kontaminácii kovov. Zosúlaďte jeho inštaláciu s HACCP, ISO 9001 alebo inými normami kvality. Niektoré modely sú certifikované pre priamy kontakt s potravinami (napr. potravinové magnety pre zásuvky v kryte) pre mliekarenské, mäsové alebo hydinové linky.
Podporuje tiež znižovanie nákladov na vlastníctvo a môže byť kľúčovým prvkom programov prevádzkovej excelentnosti.
Otázka 1: Dokáže magnetická zásuvka zvládnuť veľmi vysoké teploty (napr. nad 200 °C)?
Odpoveď 1: Áno – niektoré modely sú navrhnuté pre aplikácie pri vysokých teplotách. Napríklad magnetické zásuvky s magnetmi zo vzácnych zemín a vysokoteplotnými krytmi môžu pracovať až do približne 350 °C v závislosti od konštrukcie materiálu a kvality magnetu.
Q2: Ako často by sa mala magnetická zásuvka čistiť alebo udržiavať?
A2: Frekvencia čistenia závisí od zaťaženia znečistením, typu toku materiálu a od toho, či je jednotka manuálna alebo automatizovaná. Pri manuálnych jednotkách sa odporúča plánované čistenie vo vopred definovaných intervaloch (napr. pri každej zmene alebo denne). Modely s automatickým alebo nepretržitým čistením sa môžu počas prevádzky čistiť samy, čo výrazne znižuje manuálne prestoje. Monitorovanie zhromaždeného objemu kovu, poklesu tlaku alebo správania toku produktu môže viesť k intervalom údržby.
Stručne povedané, magnetická zásuvka ponúka robustné a efektívne riešenie na separáciu železných kovov pri spracovaní suchého sypkého materiálu. Jeho dizajn – vysokointenzívne magnetické trubice v kryte kaskádového prietoku – zaisťuje vynikajúce zachytávanie nečistôt, ochranu zariadenia a bezpečnosť produktu. Jeho výhody siahajú do rôznych odvetví, od plastov a chemikálií až po potraviny a baníctvo. Správny výber, inštalácia, prevádzka a údržba sú kľúčom k maximalizácii hodnoty a jej integrácii do širších kvalitatívnych a prevádzkových rámcov. Pri pohľade do budúcnosti trend smerom k automatizovaným samočistiacim systémom a inteligentnému monitorovaniu ešte viac zvýši hodnotu ponuky magnetických zásuviek. Ak chcete získať pokročilé riešenia priemyselnej magnetickej separácie od značky Force, preskúmajte náš sortiment a kontaktujte nás pre podrobné pokyny.Kontaktujte náspre odbornú podporu, vlastné konfigurácie a kompletný servis.
